一．設備介紹

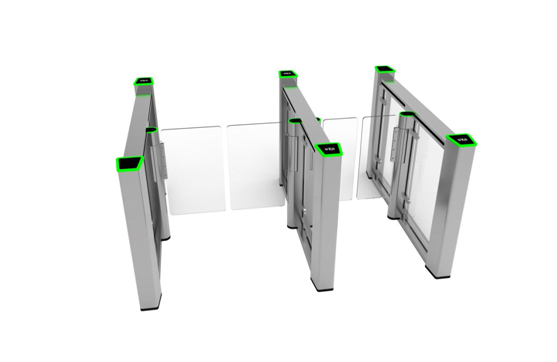

智能擺閘是一款通道檢測與控製一體化的智能無障礙通道設備，它采用機電一體化控製、傳感器邏輯編程與過快速擺門有機結合實現對出入口的控製管理。該設備可以配合門禁、考勤、電腦等控製器使用，經授權的合法人員可以不受任何阻礙地順利通過而不必單個接受檢查， 拒絕未獲授權的通行，從而提供高質量的出入口管理控製。

二、通道支持的邏輯功能：

1）單人或多人雙方向通行邏輯功能

支持1到99個連續開門信號，該功能可通過上位機

設置記憶次數，最大9 9個；

支持通道邏輯檢測及狀態輸出；

支持通道邏輯關門控製或上位機強行關門指令；

支持雙方向通行計數輸出。

2）背包、擺手等邏輯功能

僅支持隨身提攜不大於500mm的物品；

身體外300mm以內的500毫秒（可設300~500毫秒）內的擺臂觸發處理。

3）異常邏輯報警功能

闖入報警；

一向觸發開門後另一向反闖報警；

尾隨闖入報警；

觸發開門後逆返報警；

觸發開門後在檢測區內超時等待報警。

4）無法處理的異常邏輯功能：

兩人以上並行、抱行；

三、設備基本參數：

箱體尺寸：1400*W200*1000(mm)

箱體材質：304不鏽鋼；不小於1.5mm厚

通道長度：1400mm

門體材質：10mmPVC材料

通道寬度：600 ~ 900mm指定門體需訂做

安裝環境：室內/室外

工作電源：DC 24V ，AC220 正負10%

設備功率：動態100W ：靜態 30W 峰值：150W

工作溫度：-20 ~ 70℃

存放溫度：0 ~ 60℃

設備壽命：500萬次平均維護時間30分鍾

控製接口：I/O ; RS232或RS485 ; TCP / IP

門體製控：360度牙式離合鎖；大於 50N * m

門體行程：180度；中分對開90度（可設）

門體速度：0.5 ~ 2秒（用戶可設）

電 機：無刷伺服電機

門體定位：4分位 1/4精度 360°編碼器

設備噪音：開關門不大於60分貝
